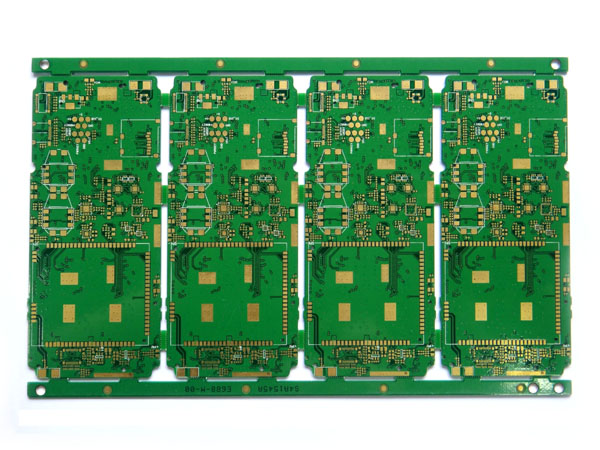

PCB線路板廠打樣是指印刷電路板批量生產前的試制。主要用于電子工程師設計電路板，然后對工廠進行小規模試生產，即校對電路板。PCB打樣的生產量一般沒有明確的界限。通常，工程師在確認和測試產品設計之前調用PCB打樣。

　　電路板打樣品質的衡量標準

　　1.在高溫環境下銅皮不容易出現脫落;

　　2.線路的線厚、線距、線寬均符合設計要求，防止線路出現發熱、短路和斷路等情況;

　　3.PCB電路板沒有額外的電磁輻射;

　　4.在PCB線路板打樣過程中有將高溫、高濕以及其他特殊環境的好壞納入考慮范圍內;

　　5.銅表面不容易被氧化;氧化的電路板使用壽命會大大縮短。

　　6.合理的變形誤差;現如今都是采用機械化安裝的方式，線路板的孔位和線路設計的變形誤差應該都應該保證在允許的范圍之內。
