PCB線路板正片和負片的區別

文章出處：http://www.diyinsi.com網責任編輯：恒成和電路板作者：恒成和線路板人氣：-發表時間：2020-02-28 18:15:00

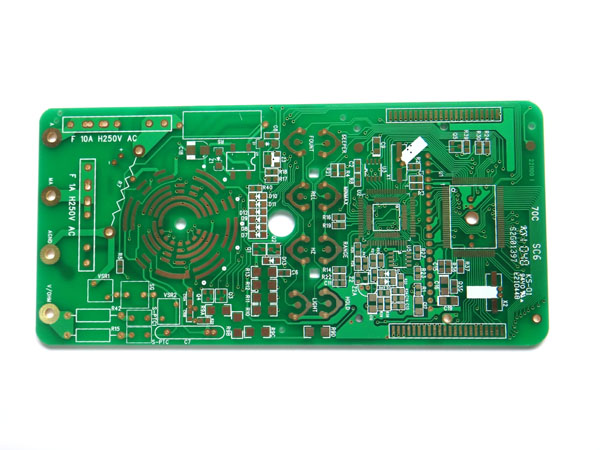

PCB線路板的負片:一般是我們講的tenting制程,其使用的藥液為酸性蝕刻負片是因為底片制作出來后,要的線路或銅面是透明的,而不要的部份則為黑色的,經過線路制程曝光后,透明部份因干膜阻劑受光照而起化學作用硬化,接下來的顯影制程會把沒有硬化的干膜沖掉,于是在蝕刻制程中僅咬蝕干膜沖掉部份的銅箔(底片黑色的部份),而保留干膜未被沖掉屬于我們要的線路(底片透明的部分)

PCB線路板的正片:一般是我們講的pattern制程,其使用的yao藥液為堿性蝕刻正片若以底片來看,要的線路或銅面是黑色的,而不要部份則為透明的,同樣地經過線路制程曝光后,透明部份因干膜阻劑受光照而起化學作用硬化,接下來的顯影制程會把沒有硬化的干膜沖掉,接著是鍍錫鉛的制程,把錫鉛鍍在前一制程(顯影)干膜沖掉的銅面上,然后作去膜的動作(去除因光照而硬化的干膜),而在下一制程蝕刻中,用堿性yao水咬掉沒有錫鉛保護的銅箔(底片透明的部份),剩下的就是我們要的線路(底片黑色的部份)

正片和負片其實是根據各電路板廠的工藝來選擇的，正片：工藝就是（雙面電路板）開料-鉆孔-PTH（一次電鍍也叫加厚銅）-線路-二銅（圖形電鍍）然后走SES線（退膜-蝕刻-退錫）負片：工藝就是（雙面板）開料-鉆孔-PTH(一次電鍍也叫加厚銅）-線路（不經過二銅圖形電鍍）然后走DES線（蝕刻-退膜）
