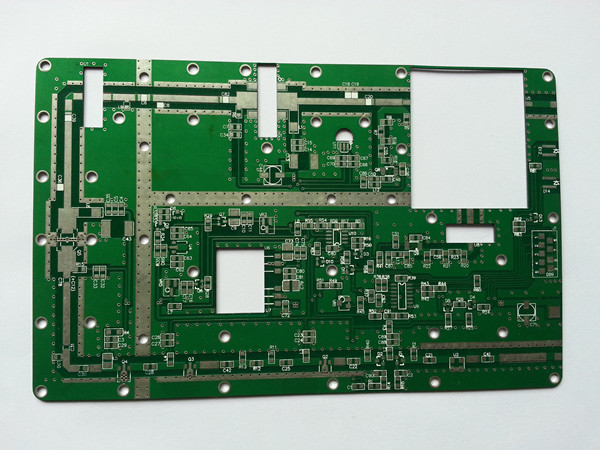

電路板廠家的電路板焊接方法,有正握、反握及握筆式三種。焊接元器件及維修電路板時以握筆式較為方便。

手工焊接一般分四步驟進行。①準備焊接:清潔被焊元件處的積塵及油污,再將被焊元器件周圍的元器件左右掰一掰,讓電烙鐵頭可以觸到被焊元器件的焊錫處,以免烙鐵頭伸向焊接處時燙壞其他元器件。焊接新的元器件時,應對元器件的引線鍍錫。②加熱焊接:將沾有少許焊錫和松香的電烙鐵頭接觸被焊元器件約幾秒鐘。若是要拆下印刷板上的元器件,則待烙鐵頭加熱后,用手或銀子輕輕拉動元器件,看是否可以取下。③清理焊接面:若所焊部位焊錫過多,可將烙鐵頭上的焊錫甩掉(注意不要燙傷皮膚,也不要甩到印刷電路板上!),用光烙錫頭"沾"些焊錫出來。若焊點焊錫過少、不圓滑時,可以用電烙鐵頭"蘸"些焊錫對焊點進行補焊。④檢查焊點:看焊點是否圓潤、光亮、牢固,是否有與周圍元器件連焊的現象。

二、焊接質量不高的原因

手工焊接對焊點的要求是：①電連接性能良好；②有一定的機械強度；③光滑圓潤。

造成焊接質量不高的常見原因是:①焊錫用量過多,形成焊點的錫堆積；焊錫過少,不足以包裹焊點。②冷焊。焊接時烙鐵溫度過低或加熱時間不足,焊錫未完全熔化、浸潤、焊錫表面不光亮(不光滑),有細小裂紋(如同豆腐渣一樣!)。③夾松香焊接,焊錫與元器件或印刷板之間夾雜著一層松香,造成電連接不良。若夾雜加熱不足的松香,則焊點下有一層黃褐色松香膜；若加熱溫度太高,則焊點下有一層碳化松香的黑色膜。對于有加熱不足的松香膜的情況,可以用烙鐵進行補焊。對于已形成黑膜的,則要"吃"凈焊錫,清潔被焊元器件或印刷板表面,重新進行焊接才行。④焊錫連橋。指焊錫量過多,造成元器件的焊點之間短路。這在對超小元器件及細小印刷電路板進行焊接時要尤為注意。⑤焊劑過量,焊點周圍松香殘?jiān)芏唷．?dāng)少量松香殘留時,可以用電烙鐵再輕輕加熱一下,讓松香揮發掉,也可以用蘸有無水酒精的棉球,擦去多余的松香或焊劑。⑥焊點表面的焊錫形成尖銳的突尖。這多是由于加熱溫度不足或焊劑過少,以及烙鐵離開焊點時角度不當造成的。

三、易損元器件的焊接

易損元器件是指在安裝焊接過程中,受熱或接觸電烙鐵時容易造成損壞的元器件,例如,有機鑄塑元器件、MOS集成電路等。易損元器件在焊接前要認真作好表面清潔、鍍錫等準備工作,焊接時切忌長時間反復燙焊,烙鐵頭及烙鐵溫度要選擇適當,確保一次焊接成功。此外,要少用焊劑,防止焊劑侵人元器件的電接觸點(例如繼電器的觸點)。焊接MOS集成電路最好使用儲能式電烙鐵,以防止由于電烙鐵的微弱漏電而損壞集成電路。由于集成電路引線間距很小,要選擇合適的烙鐵頭及溫度,防止引線間連錫。焊接集成電路最好先焊接地端、輸出端、電源端,再焊輸入端。對于那些對溫度特別敏感的元器件,可以用鑷子夾上蘸有元水乙醇(酒精)的棉球保護元器件根部,使熱量盡量少傳到元器件上。

---
